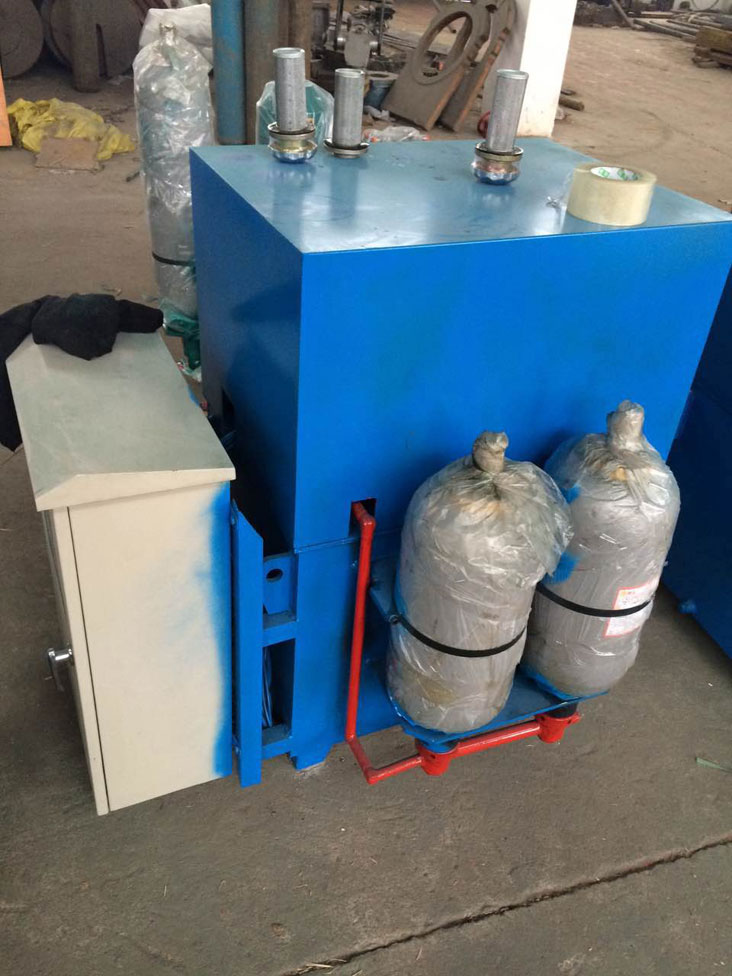

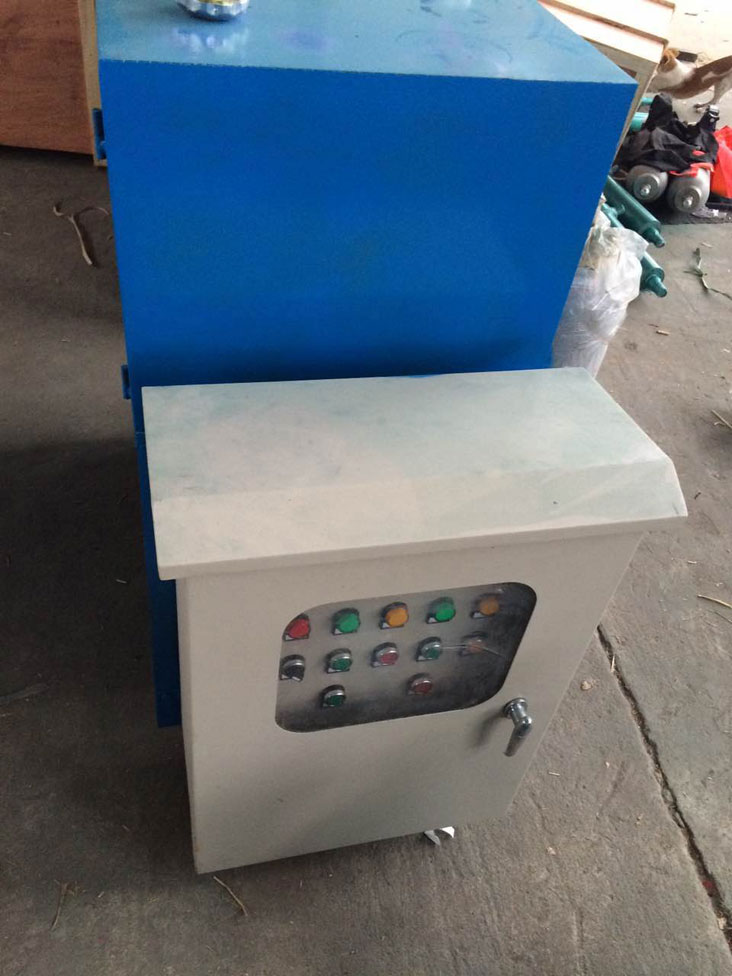

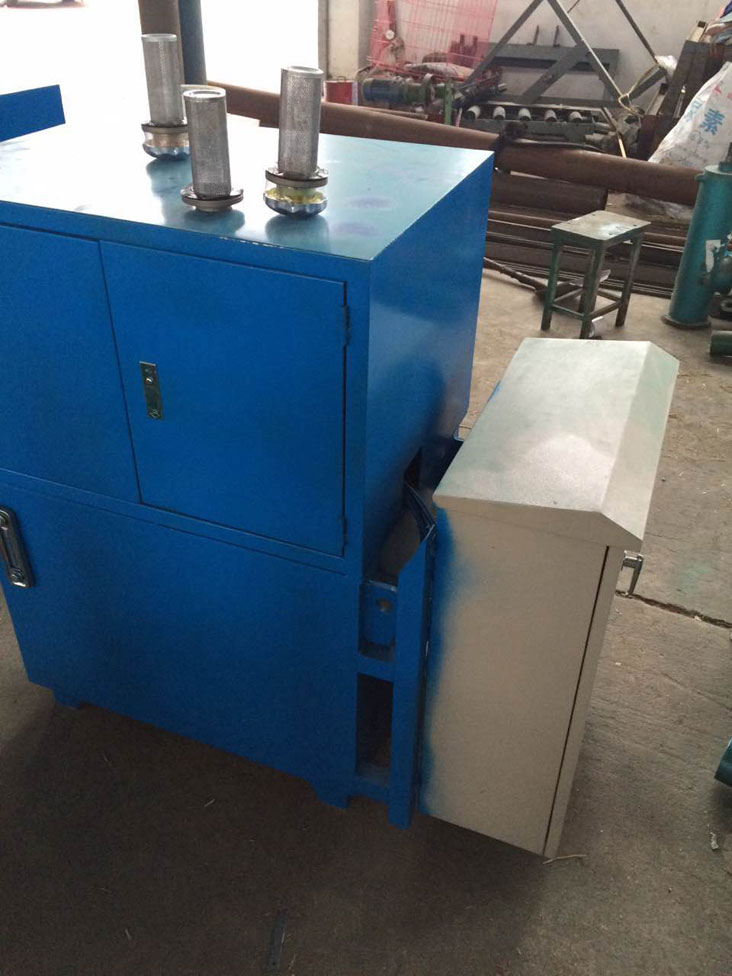

一、特點：

1、起動拉緊力和正常運行拉緊力可根據輸送機張力的需要任意調節，保證膠帶在理想狀態下運行，以達到延長膠帶使用壽命的目的。

2、響應快，輸送機起動時驅動滾筒的分離點膠帶會突然伸長松弛，拉緊油缸能立刻收縮油缸，以及時補償膠帶的伸長，使緊邊的沖擊減小，從而使起動平穩可靠，避免斷帶事故的發生。

3、改善輸送機運行時膠帶的動態受力效果。

 二、工作原理：

系統工作時，各元件壓力整定值，從高到低依次為溢流閥3(簡稱W3)、溢流閥13(簡稱W13)、運行自動補壓用電接點壓力表上限KP1和下限KP2、壓力正常信號KP3用壓力繼電器，（變送器方式時程序自帶比KP2小5KN）。

合上電源開關QF1見電氣原理圖)，電源指示燈H1亮，電控箱開始工作，(這里指遠控自動狀態—繼電器方式\變送器方式)，程控啟動拉緊(線號13、31長信號閉合)、油泵電機運轉，油泵打壓，同時運行指示燈H3亮，油泵排出的油液經精過濾器到手動換向閥(閥芯事先處在右位即“拉緊”位)，液控單向閥，截止閥(事先已打開)進入油缸的有桿腔(亦稱前腔)，推動活塞向后移動，拉動張緊小車以張緊輸送帶。在此過程中，油缸另外一側無桿腔(亦稱后腔)的回油則經過手動換向閥返回油箱。當油缸有桿腔一側油壓打到一定值時(通常為6MPA左右即蓄能器皮囊內氮?dú)鈮毫?，油泵排出的壓力油將進入蓄能器擠壓皮囊，并緩慢升高油壓。隨著油壓的不斷升高，當壓力升到KP3，給程控發出壓力正常信號(線號46、47)，同時控制箱壓力正常指示燈亮；當壓力升到KP1（運行上限）時，電磁閥Y1開始得電切斷W13，這時系統壓力由W3作安全保護，同時 (變送器時是打壓到F啟動張力停止打壓時)給程控發出允許啟動(輸送機)信號(線號84、85)，允許啟動信號保持30秒之后消失，同時電磁閥失電和停止打壓。系統壓力由W3卸壓至W13的設定值，輸送機進入正常運行階段；由于系統存在泄漏，經過一段時間后，當壓力降至KP2(運行下限)時，油泵電機自動啟動打壓，當壓力升到KP1時油泵電機自動停止打壓，如此自動反復�？梢�(jiàn)，輸送機穩定運行期間，液壓系統的壓力(即油缸有桿腔的壓力)是在KP1和KP2之間（約1.5MPA），可以近似為恒壓力，即輸送機穩定運行期間油缸對輸送機的拉緊力近似為恒張力。

當接到停止（斷開13、31）信號后，系統退出自動運行工況轉入停機待命狀態。

通常是在檢修皮帶機需要將張緊放松的時候，才將油缸活塞桿向外伸出:“近控手動”時把手動換向閥換到“放松”位，即手動換向閥閥芯處在左位時，啟動油泵排出的壓力油經換向閥進入油缸后腔，推動活塞使活塞桿向外伸出的同時，油缸前腔壓力油又經控制油路（圖中虛線）將液控單向閥打開，可使油缸前腔的油經液控單向閥、手動換向閥回油箱。當需要重新張緊皮帶時，將手動換向閥手把打到“拉緊”位可直接啟動油泵，直至拉緊力上升到設定值為止。然后恢復至“遠控自動”狀態。

1、粗過濾器�。�、油泵�。场⒁缌鏖y�。�、精過濾器�。怠⑹謩�(dòng)換向閥�。丁⒁嚎貑蜗蜷y ７、壓力表�。�、截止閥�。�、蓄能站　10、電接點壓力表　11、電磁閥　12、電接點壓力表 13、溢流閥　14、油箱　15、接緊油缸　16、壓力變送器　17、張緊小車
